Кубы, шипы и розы: посмотрите, какие формы принимают кристаллы

Мир кристаллов удивительно красив, особенно в поляризованном свете, когда самые тонкие слои начинают сверкать всеми цветами радуги

Обсудить

С кристаллами простейшей прямоугольной формы мы сталкиваемся ежедневно: столь необходимая на кухне соль имеет, как известно, кубическую кристаллическую решетку. Да и сами соляные «крупинки», похожие на маленькие кубики, подсказывают такое строение решетки. Но столь прозаичны и «неинтересны» по внутренней и внешней форме далеко не все твердые тела. Напротив, разнообразие форм большинства кристаллических материалов удивительно, оно поражает своей причудливостью и зависит от силы притяжения между атомами, образующими твердое тело.

Кубы, шипы и розы: посмотрите, какие формы принимают кристаллы

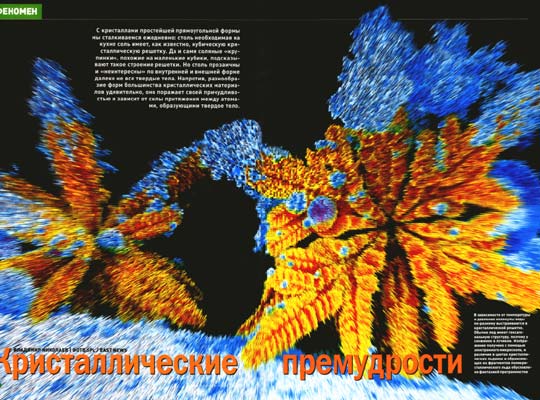

В зависимости от температуры и давления атомы по-разному выстраиваются в кристаллической решетке. Обычно лед имеет гексагональную структуру, поэтому у снежинки 6 лучиков. Изображение получено с помощью электронного микроскопа, и различие в цветах кристаллических льдинок и обрамляющих их фрагментов поликристаллического льда обусловлено фантазией программистов

Источник:

SPL/EAST NEWS

Кристаллы известны людям издавна. Само же слово «krystallos» (греч.) первоначально обозначало обычный лед, а в дальнейшем — горный хрусталь. Для такой этимологии есть достаточные основания: человека всегда удивляла поразительная прозрачность некоторых природных минералов. Не случайно в их оценке мастера ювелирного дела до сих пор используют такой необычный термин, как «камень чистой воды».

Чаще всего его применяют к алмазу — самому дорогому и наиболее твердому камню, который к тому же сильно преломляет свет, то есть сверкает множеством огней в диадемах и колье. Уникальная твердость алмаза делает его незаменимым абразивным и бурильным материалом.

Привести в порядок

Известно, что газ занимает все отведенное ему пространство, жидкость принимает форму сосуда и лишь твердые тела сохраняют свой внешний вид, независимо от того, в какое место мы их поместим. Сила притяжения между атомами в твердом теле столь велика, что каждый из атомов, оказавшись изначально на «своем» месте, никуда уже не смещается. «Сдвинуть» его можно лишь тогда, когда тело расплавится от высокой температуры или его попросту разорвут на части.

Кубы, шипы и розы: посмотрите, какие формы принимают кристаллы

Никотиновая кислота — витамин РР — тоже образует кристаллы. В данном случае на фотографии, полученной в поляризованном свете, хорошо виден процесс множественной кристаллизации вещества. Застывание тонкого слоя витамина происходило сразу из нескольких центров — середин черных крестов

Источник:

SPL/EAST NEWS

Большинство окружающих нас твердых тел бесформенно, и только рука человека придает им форму, необходимую для применения. Однако за внешней неорганизованностью твердых тел скрывается, как правило, четкое расположение ближайших атомов. Большинство твердых тел имеет поликристаллическую структуру, и на микроуровне их атомы строго стоят на своих местах, образуя регулярную решетку.

Микрокристаллы, из которых состоят металлы и их сплавы, видны только под микроскопом, а вот кристаллики соли и сахара можно наблюдать и невооруженным глазом. Еще более заметны кристаллы драгоценных камней, сверкающие всеми цветами радуги.

Кубы, шипы и розы: посмотрите, какие формы принимают кристаллы

Это кристаллы обычной поваренной соли, выращенные из раствора химически чистого хлорида натрия в дистиллированной воде. На изображении видны не только кубические формы, но и врастание по-разному ориентированных кристаллов друг в друга. Поскольку оно получено с помощью электронного микроскопа, то цветовая палитра просто подчеркивает углы наклона различных плоскостей кристалла

Источник:

SPL/EAST NEWS

Кубы, шипы и розы: посмотрите, какие формы принимают кристаллы

Кристаллы пирита (сульфид железа) имеют кубическую форму и золотистый цвет. Раньше этот широко распространенный тяжелый минерал использовали при производстве серной кислоты, сегодня же такие руды интересны только как источник сопутствующих им золота и кобальта

Источник:

SPL/EAST NEWS

Итак, основное отличие кристаллической формы вещества от аморфной стеклоподобной состоит в наличии жесткой структуры во взаимном расположении атомов. Причем этот пространственный порядок сохраняется на огромных «по атомным масштабам» расстояниях. Атомы, находящиеся на противоположных гранях монокристалла, могут быть удалены на десятки сантиметров, и в то же время они, будто чувствуя друг друга, располагаются параллельно. При этом между ними находятся миллиарды других атомов, так же четко взаимно расположенных.

Кубы, шипы и розы: посмотрите, какие формы принимают кристаллы

Это цветное изображение десяти микронных кристаллов серебра получено с помощью электронного микроскопа. Серебро, как и большинство металлов, имеет кубическую гранецентрированную решетку, однако в зависимости от условий роста форма кристаллов может существенно меняться

Источник:

SPL/EAST NEWS

Очевидно, что далеко не всегда твердое тело может быть столь упорядоченно: нужны уникальные условия, чтобы вырос огромный монокристалл. Однако факт существования природных кристаллов кварца ростом с человека и искусственных кремниевых размером с ногу не может не удивлять.

Виртуозная кристаллография

Упорядоченное расположение атомов сочетается в кристаллах с анизотропией — различием оптических, электрических и механических свойств по разным направлениям. Атомы могут выстраиваться в достаточно причудливые структуры, напоминающие тетраэдры, параллелепипеды, икосаэдры и прочие геометрические фигуры.

В науке о кристаллах — кристаллографии — в зависимости от симметрии расположения атомов выделяют 6 кристаллических групп, которые распадаются на 32 класса. В результате получается несколько сотен различных форм макроорганизации кристаллических тел. Причем на форму монокристалла влияет не только форма элементарной атомной ячейки, но и те условия, в которых происходит рост кристалла.

Кубы, шипы и розы: посмотрите, какие формы принимают кристаллы

Так бы выглядела кристаллическая решетка кварца, если бы мы могли видеть атомы и химические связи. Кварц имеет элементарную ячейку, состоящую из 3 атомов кремния (красные шарики) и 6 атомов кислорода (желтые шарики). При этом каждый атом кремния соединен химическими связями (тонкие палочки) с 4 атомами кислорода, а каждый атом кислорода — с 2 атомами кремния.

Источник:

SPL/EAST NEWS

В целом мир кристаллов удивительно разнообразен и красив, особенно если на него смотреть в поляризованном свете. Анизотропия оптических свойств приводит к вращению плоскости поляризации проходящего света, в результате чего даже самые тонкие кристаллические слои начинают сверкать всеми цветами радуги.

Кубы, шипы и розы: посмотрите, какие формы принимают кристаллы

Кристаллы оксалата кальция, вырастающие в почках, напоминают цветки пиона, но в отличие от нежных цветов эти тонкие и острые лепестки очень твердые и причиняют много страданий при мочекаменной болезни

Источник:

SPL/EAST NEWS

Кристаллизоваться могут не только простейшие неорганические соединения, но и сложные полимерные и белковые молекулы, а также вирусные частицы. Такого рода молекулярные и биологические кристаллы, конечно же, не отличаются красотой и прочностью «настоящих» твердых кристаллов, но в остальном — подобны им.

Кубы, шипы и розы: посмотрите, какие формы принимают кристаллы

Сульфат бария, или тяжелый шпат, порой называют розой пустыни, поскольку этот камень достаточно часто встречается в песчаных пустынях Америки и Африки

Источник:

SPL/EAST NEWS

Кубы, шипы и розы: посмотрите, какие формы принимают кристаллы

Кристаллы самородного золота на поверхности окрашенного кристалла кварца

Источник:

SPL/EAST NEWS

Самоорганизация неживой материи бывает достаточно необычной и принимает не только форму строгих и ровных кубиков и пирамид, но и причудливых фрактальных структур, похожих на деревья или снежинки.

Рукотворное чудо

Кубы, шипы и розы: посмотрите, какие формы принимают кристаллы

Кристаллы иттрий-алюминиевого граната используются в лазерах для создания мощных световых потоков

Источник:

SPL/EAST NEWS

Искусственные кристаллы пробовали выращивать еще в XVI веке, но научились этому делу только в середине XX столетия. Кристаллы соли, сахара и квасцов в счет, конечно, не идут, поскольку водорастворимые химические соединения умеют превращаться в причудливые горы и леса с незапамятных времен. Сегодня растят не только то, что необходимо для промышленного применения, но и просто красивые камни для украшений, типа фианитов и изумрудов. Значение сверхчистых кристаллических материалов в нашей жизни огромно. Электроника использует особо чистые кристаллический кремний, сапфир, рубин и кварц, машиностроение — искусственные алмаз, корунд, рубин, нитевидный углерод и кевлар.

Кентавры природы

Особый класс материалов составляют так называемые жидкие кристаллы. Эти уникальные вещества, сочетающие в себе подвижность жидкости и анизотропию твердого тела, по сути кристаллами не являются и выглядят, как обычная мутная жидкость, если их налить в стакан. Но в виде тонкого слоя, заключенного между двумя стеклянными пластинами с токопроводящим покрытием, они превращаются в тот самый ЖК-дисплей, без которого не обходятся сегодня ни смартфоны, ни персональные компьютеры.

Кубы, шипы и розы: посмотрите, какие формы принимают кристаллы

Свое название нематические («нема» по-гречески «нить») жидкие кристаллы (НЖК) получили из-за большого количества нитей, видимых в поляризационный микроскоп. Эти так называемые дисклинации соответствуют тем линиям, где ориентация молекул НЖК резко изменяется

Источник:

Wikimedia Commons

Причем именно сочетание оптической анизотропии, свойственной твердым телам, с подвижностью молекул, присущей жидкости, делает ЖК-материалы излюбленным материалом полупроводниковой электроники. Напряжение в единицы вольт полностью видоизменяет ориентационный порядок удлиненных молекул жидкого кристалла, и нашему взгляду предстают четкие буквы и цифры или даже изящные алые розы, нарисованные на ЖК-дисплее электрическим полем и падающим светом.

Владимир Николаев

Материал опубликован в журнале «Вокруг света» № 3, март 2004, частично обновлен в октябре 2023
